آزمون مایع نافذ (PT)
خدمات مایع نافذ (PT) یکی از روش‌های کلیدی در بازرسی غیر مخرب (NDT) است که به طور گسترده‌ای در صنایع مختلف برای شناسایی عیوب و ناپیوستگی‌های سطحی و زیرسطحی استفاده میشود. این روش به دلیل سادگی اجرا و قابلیت انعطاف‌پذیری بالای آن، در بین مهندسان و بازرسان محبوبیت زیادی دارد.
آزمون مایعات نافذ یا PT (Penetrant Testing) به عنوان یک تکنیک مؤثر برای شناسایی ترک‌ها، تخلخل‌ها، و دیگر ناپیوستگی‌های سطحی شناخته میشود. اساس کار این روش بر پایه‌ی نفوذ مایع به داخل ناپیوستگی‌ها از طریق خاصیت موئینگی است. پس از نفوذ، مایع اضافی از سطح پاک میشود و با استفاده از ماده آشکارساز، ناپیوستگی‌ها بر روی سطح قطعه نمایان می‌گردند.
تحویل نتایج آزمون در سریعترین زمان
مطابق با استانداردهای بین المللی
تجهیزات استاندارد و بروز
صدور گواهی و سرتیفیکیت
- ثبت درخواست آزمون

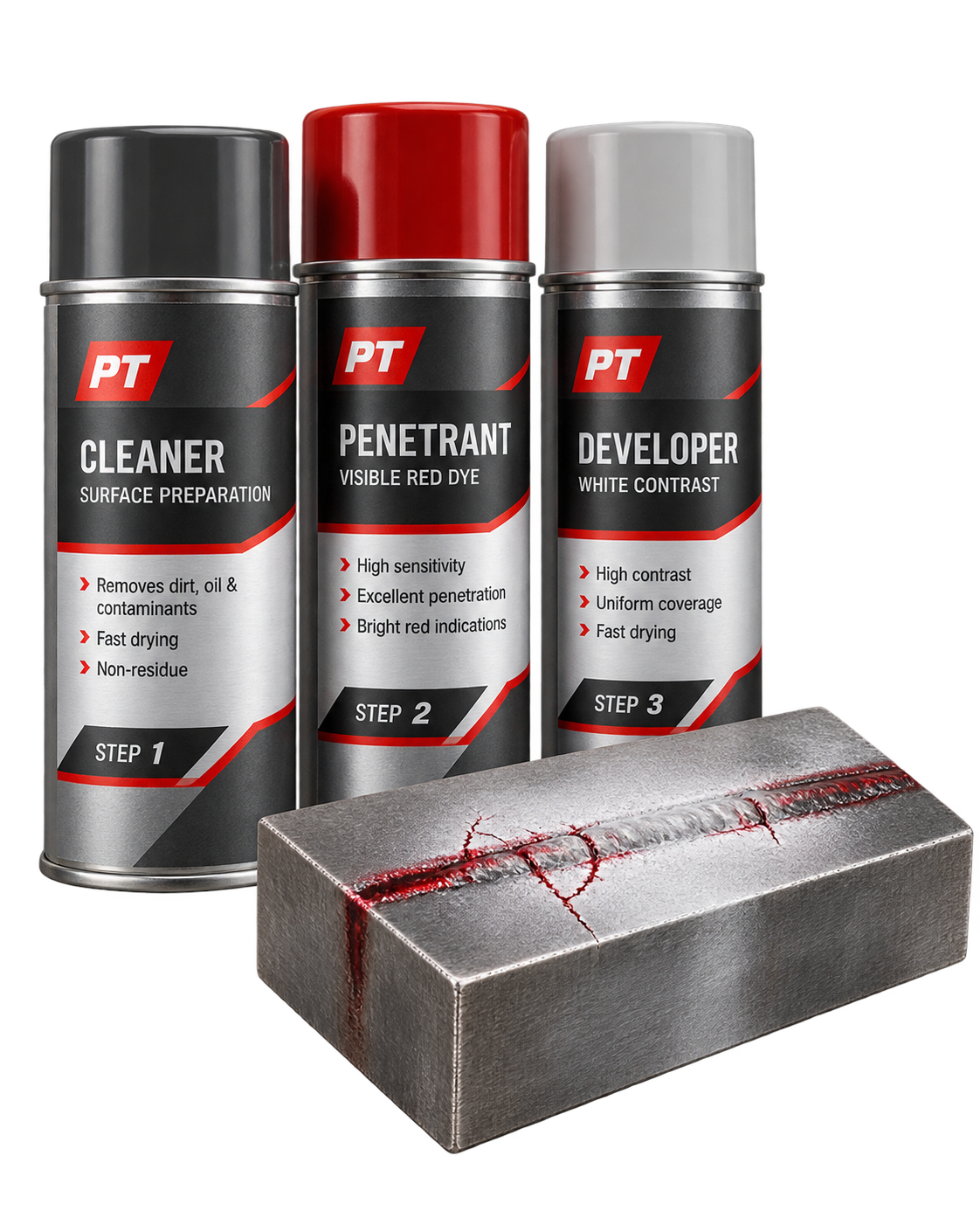

آزمون مایع نافذ (PT) چگونه انجام میشود
- تمیز کردن سطح: قبل از هر چیز، سطح مورد آزمایش باید به دقت تمیز شود تا هرگونه آلودگی، چربی یا ذرات مزاحم حذف گردد. این کار معمولاً با استفاده از محلول‌های پاک‌کننده انجام میشود.
- اعمال مایع نافذ: مایع نافذ به کمک اسپری یا غوطه‌وری بر روی سطح قطعه اعمال میشود و باید زمان کافی برای نفوذ در ناپیوستگی‌ها در نظر گرفته شود.
- پاک‌سازی اضافات: پس از نفوذ، مایع اضافی باید با یک دستمال یا محلول پاک‌کننده از روی سطح برداشته شود.
- اعمال ماده آشکارساز: در این مرحله، ماده آشکارساز به سطح اضافه میشود که باعث جذب مایع نافذ باقی‌مانده در ناپیوستگی‌ها می‌گردد.
- بررسی ناپیوستگی‌ها: با مشاهده کنتراست رنگی بین سطح و ناپیوستگی‌ها، عیوب شناسایی می‌شوند.
- درخواست مشاوره تخصصی
تمیز کردن سطح
بررسی ۹ نمونه در هر نوبت
اعمال پودر مغناطیسی
آنالیز ترکیب شیمیایی فلزات
ایجاد میدان مغناطیسی
آهن، آلومینیوم، نیکل، مس و تیتانیوم
بررسی نتایج
سنجش مستقیم و غیرمخرب روی قطعه
کنترل در هر مرحله
از نمونه اولیه تا نتیجه نهایی مطابق با استانداردهای بین المللی
دامنه کاربرد آزمون مایع نافذ
مناسب برای طیف گسترده‌ای از صنایع
آزمون PT به طور گسترده‌ای در صنایع مختلف مانند خودروسازی، نفت و گاز، هوافضا و ساخت و ساز استفاده میشود. این تست برای شناسایی انواع عیوبی نظیر ترک‌های خستگی، ترک‌های جوشکاری، تخلخل‌ها، شکست‌های ناشی از ضربه، نشتی‌ها در مخازن و لوله‌ها کاربرد دارد.
صنایع فلزی
صنایع پتروشیمی
صنایع خودروسازی
صنایع هوایی
صنایع عمومی
صنایع نفت و گاز
معرفی آزمون مایع نافذ
استانداردهای آزمون مایع نافذ
تست PT تحت استانداردهای بین‌المللی مختلفی قرار دارد که شامل ASTM E165، ISO 3452 و ASME BPVC است. این استانداردها الزامات خاصی را برای مواد مورد استفاده، شرایط آزمایش و روش‌های اجرا تعیین می‌کنند تا اطمینان حاصل شود که نتایج آزمون دقیق و قابل اعتماد هستند.
مزایای تست PT
– حساسیت بالا: توانایی شناسایی ناپیوستگی‌های کوچک.
– قابلیت استفاده آسان: نیاز به تجهیزات پیچیده ندارد.
– قابل حمل بودن: تجهیزات تست PT معمولاً سبک و قابل حمل هستند.
– قابلیت اعمال بر روی انواع مواد: شامل فلزات آهنی و غیرآهنی، سرامیک‌ها و برخی پلاستیک‌ها.
کاربردها در صنایع مختلف
تست مایعات نافذ (PT) به عنوان یکی از روش‌های بازرسی غیر مخرب، در صنایع مختلف به کار می‌رود و کاربردهای متنوعی دارد. این روش به دلیل سادگی، هزینه کمتر و حساسیت بالا در شناسایی عیوب سطحی، مورد توجه قرار گرفته است.
- صنعت خودروسازی
در صنعت خودروسازی، تست PT برای بررسی کیفیت جوش‌ها و قطعات فلزی استفاده میشود. این تست به شناسایی ترک‌ها و ناپیوستگی‌ها در اتصالات جوشکاری کمک می‌کند و از بروز مشکلات جدی در عملکرد خودرو جلوگیری می‌کند.
- صنعت هوافضا
در صنعت هوافضا، تست مایعات نافذ به طور ویژه‌ای برای بازرسی اجزای بدنه هواپیما، پره‌های توربین و ایمپلنت‌های پزشکی به کار می‌رود. این تست به دلیل حساسیت بالای آن در شناسایی عیوب کوچک و پیچیده، اهمیت ویژه‌ای دارد.
- صنعت نفت و گاز
در صنعت نفت و گاز، تست PT برای بررسی نشتی‌ها و عیوب در مخازن ذخیره و لوله‌ها استفاده میشود. این روش به مهندسان کمک می‌کند تا از ایمنی سیستم‌های انتقال مواد اطمینان حاصل کنند.
- ساخت و ساز
در پروژه‌های ساختمانی، تست مایعات نافذ برای ارزیابی کیفیت مصالح مورد استفاده قرار می‌گیرد. این تست به شناسایی ترک‌ها و ناپیوستگی‌ها در بتن و سازه‌های فلزی کمک می‌کند.
- صنعت متالورژی
در متالورژی، تست PT برای بررسی کیفیت قطعات تولید شده از فلزات آهنی و غیرآهنی، سرامیک‌ها و شیشه‌ها بسیار مهم است. این تست به شناسایی عیوب ناشی از فرآیند تولید کمک می‌کند.
- صنعت پزشکی
در صنعت پزشکی، تست مایعات نافذ برای بازرسی ایمپلنت‌ها و ابزارهای پزشکی استفاده میشود. این روش به اطمینان از ایمنی و کیفیت محصولات پزشکی کمک می‌کند.
مزایا و محدودیت ها
تست مایعات نافذ (PT) به عنوان یک روش بازرسی غیر مخرب، دارای مزایا و محدودیت‌های خاصی است که در ادامه به آنها پرداخته میشود.
مزایای آزمون مایع نافذ
- حساسیت بالا: این روش توانایی شناسایی ناپیوستگی‌های ریز و عیوب سطحی را دارد که ممکن است به راحتی در سایر روش‌ها نادیده گرفته شوند.
- هزینه کم: تست PT یکی از ارزان‌ترین روش‌های بازرسی غیر مخرب است و به تجهیزات پیچیده‌ای نیاز ندارد.
- قابلیت استفاده بر روی انواع مواد: این تست می‌تواند بر روی فلزات، سرامیک‌ها، پلاستیک‌ها و بسیاری از مواد دیگر انجام شود، به جز مواد متخلخل.
- ساده بودن فرآیند: مراحل اجرای آزمون PT نسبتاً ساده است و نیاز به آموزش تخصصی کمتری دارد.
- قابل حمل بودن تجهیزات: تجهیزات مورد نیاز برای این تست معمولاً سبک و قابل حمل هستند، که امکان استفاده در محل‌های مختلف را فراهم می‌کند.
- نتایج سریع و قابل تفسیر: نتایج آزمون PT به راحتی قابل تفسیر هستند و معمولاً در زمان کوتاهی به دست می‌آیند.
- عدم وابستگی به شکل هندسی قطعه: این روش می‌تواند بر روی قطعات با اشکال مختلف اجرا شود بدون اینکه به شکل هندسی آنها وابسته باشد.
محدودیت‌های آزمون مایع نافذ
- نیاز به سطح تمیز: سطح قطعه باید عاری از هرگونه آلودگی مانند چربی، روغن یا رنگ باشد تا نتایج دقیق حاصل شود.
- شناسایی عیوب سطحی فقط: این روش تنها قادر به شناسایی ناپیوستگی‌های سطحی است و نمی‌تواند عیوب زیرسطحی را تشخیص دهد.
- عدم وجود روش دائمی برای ثبت نتایج: در بسیاری از موارد، ثبت دائمی نتایج آزمون PT ممکن نیست و نیاز به تکرار آزمایش برای تأیید وجود دارد.
- مشکلات با سطوح متخلخل: تست PT بر روی نمونه‌های متخلخل کارایی ندارد و ممکن است در سطوح خیلی خشن نیز دقت کمتری داشته باشد.
- نیاز به حذف مواد نافذ بعد از آزمایش: پس از انجام آزمون، باید تمامی مواد نافذ از سطح نمونه برداشته شوند که ممکن است زمان‌بر باشد.
آزمایشگاه اندیشه بنیان حامی صنعت با استفاده از تجهیزات پیشرفته و کارشناسان متخصص، قادر است خدمات مایع نافذ (PT) را با دقت و کیفیت بالا ارائه دهد. به عنوان یکی از مراجع معتبر در زمینه بازرسی غیر مخرب، این آزمایشگاه با رعایت استانداردهای ملی و بین‌المللی، اطمینان می‌دهد که نتایج حاصل دقیق و قابل اعتماد هستند. تخصص تیم فنی و به کارگیری فناوری‌های نوین، امکان شناسایی سریع عیوب را فراهم کرده و به صنایع مختلف کمک می‌کند تا استانداردهای کیفی را به بهترین شکل ممکن رعایت کنند.
